GFE-AD-ISO

Açıklama

Adresli Kısa Devre İzalatör Modülü

GFE-AD-IS0 ünitesi GFE JUNIOR veya JUNO NET Analog Adreslenebilir sistemler üzerindeki kısa devre hatalarına karşı koruma sağlayacak şekilde tasarlanmıştır. İzolatör, kısa devre olduğu zaman kısa devrenin oluştuğu çevrimdeki ilgili bölümde bağlantıyı keserek çevrimi korur. Hata düzeltildiğinde izole edilen bölge ünite tarafından tekrar devreye sokulmaktadır.

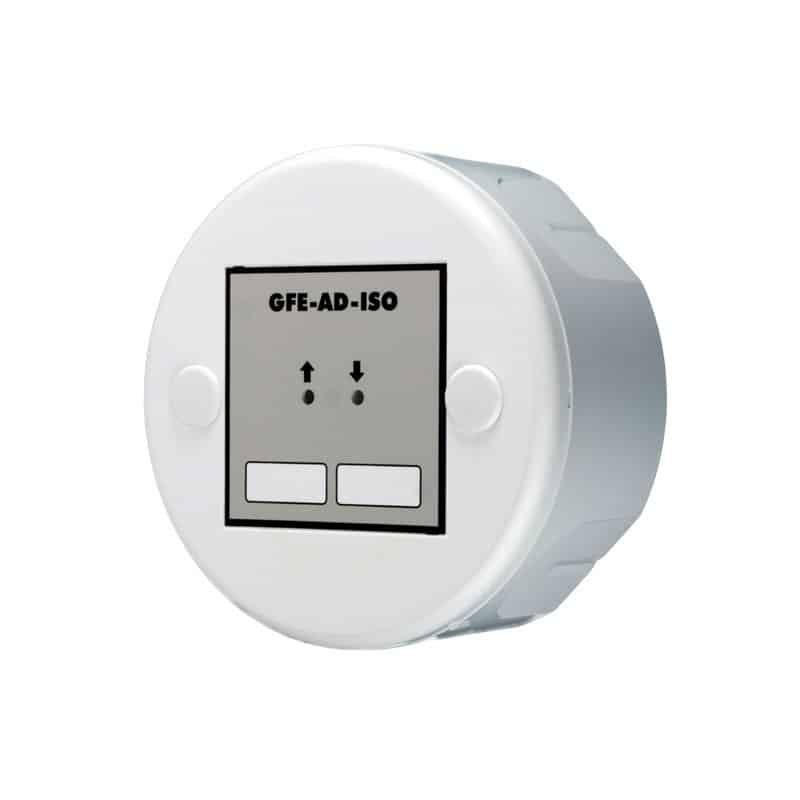

GFE-AD-ISO, kablo girişini kolaylaştıran beyaz yuvarlak bir bağlantı kutusunda sunulmaktadır. Ünite üzerinde bulunan iki Sarı LED çevrimin hangi tarafında (Çevrim Girişi veya Çevrim Çıkışı) kısa devre olduğunu göstermektedir. Bu özellik, etkilenen bölgenin yerinin bulunmasını kolaylaştırır, etkilenen bölgenin yerini bulmak için iki izolatörü izlemeye gerek yoktur. GFE-AD-ISO polariteye duyarlıdır, ters polarite ile bağlanırsa zarar görmektedir. Bağlantı terminallerinde belirtilen polariteye özen gösterilmesi gerekmektedir. Her bir izolatör (EN54} arasına en fazla 32 cihaz bağlanabilmektedir. Normal koşullar altında GFE-AD-ISO her iki yönde 0,3 Ohm gibi düşük bir direnç üretir. Bir kısa devre olduğu zaman izolatör açık devre konumuna geçmekte ve Çevrim “iN” ve Çevrim “OUT” hatlarını ayırmaktadır. İzole edilen bölge her 3 saniyede bir puls ile test edilmekte ve yük direncinin 175 Ohm ‘dan büyük olması durumunda otomatik olarak sisteme yeniden bağlanmaktadır.
